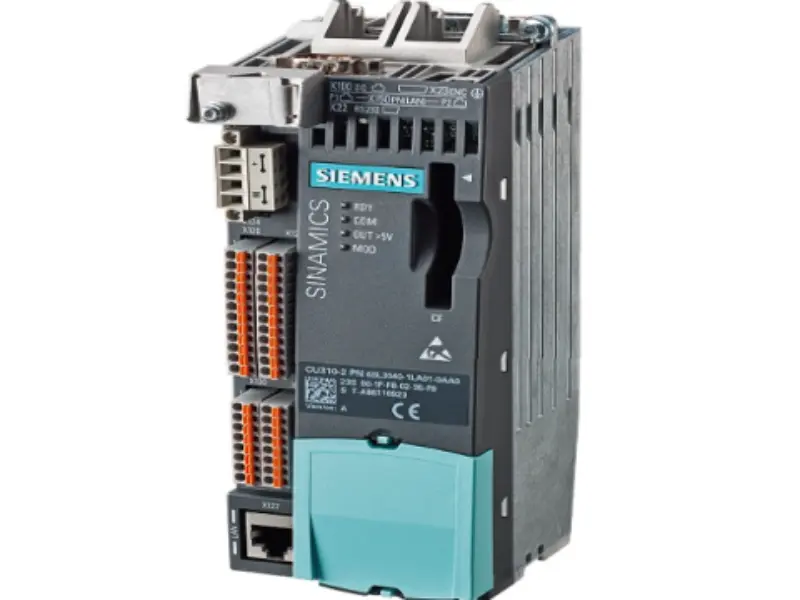

Là nhà cung cấp chuyên nghiệp, hệ thống điều khiển chuyển động tiêu chuẩn một trục Siemens 6AU1410-2AA00-0AA0 của Yueyang Tongtu hỗ trợ việc mở rộng đa trục. Sử dụng mô-đun nguồn PM340 chèn trực tiếp, đây là thiết bị tích hợp hiệu suất cao, tích hợp sâu các chức năng PLC, điều khiển chuyển động và quản lý truyền động.
|
tham số |
Đặc điểm kỹ thuật |
|
Nguồn điện |
DC 24V |
|
Tiêu thụ điện năng điển hình |
800mA |
|
Thời gian dự phòng pin |
≥ 5 ngày |
|
Nhiệt độ hoạt động |
0oC ～ +55oC |
|
Nhiệt độ bảo quản và vận chuyển |
-40oC ～ +70oC |
|
Yêu cầu về độ cao |
4000m |
|
Kích thước vật lý |
74,4mm |
|
trọng lượng sản phẩm |
0,83 kg |
Model 6AU1410-2AA00-0AA0 của Siemens có tính năng điều khiển vòng kín một trục nguyên bản để thực hiện điều khiển chuyển động. Nó hỗ trợ đầy đủ các bánh răng điện tử, cam, cắt bay và đồng bộ hóa định vị. Nó cũng có thể được mở rộng bằng cách kết hợp với bộ dẫn động CU305 để mở rộng sang hệ thống nhiều trục. Nó là PLC chuyển động SIMOTION tích hợp hỗ trợ các ngôn ngữ lập trình MCC, LAD và ST. Các chức năng an toàn chính được trang bị tiêu chuẩn F-DI/F-DO, cho phép ngắt mô-men xoắn an toàn STO, đáp ứng các tiêu chuẩn an toàn cơ học.
Giao diện phần cứng cốt lõi
Bus điều khiển: 1 giao diện DRIVE-CLiQ
2 PROFIBUS DP
1 cổng Ethernet tiêu chuẩn (để gỡ lỗi và tải chương trình)
Khối đầu cuối I/O cục bộ tích hợp:
5 đầu vào kỹ thuật số thông thường (DI)
8 DI/DO kỹ thuật số chung (có thể được tùy chỉnh làm đầu vào hoặc đầu ra)
3 đầu vào lỗi an toàn (F-DI)
1 đầu ra lỗi an toàn (F-DO)
1 đầu vào analog AI (hỗ trợ tín hiệu điện áp/dòng điện)
Giao diện mã hóa độc lập: 1 đơn vị, hỗ trợ bộ mã hóa tuyệt đối TTL/HTL và SSI.
Model 6AU1410-2AA00-0AA0 của Siemens đặc biệt phù hợp với các dây chuyền sản xuất nhiều trục đơn giản có "trục chính đơn + trục phụ", chẳng hạn như thiết bị đóng gói, máy in, cắt và uốn tấm, định vị servo một trục, máy cuộn và thiết bị tạo hình nhỏ. Chúng đặc biệt thích hợp cho các dây chuyền sản xuất nhiều trục đơn giản với "trục chính đơn + trục phụ".
Điều quan trọng nhất là giải pháp tích hợp có thể điều khiển + giao diện truyền động + I/O cục bộ mà không cần thêm PLC, tiết kiệm không gian tủ. Nó là một phần của gói S120 gốc, với bus thời gian thực tốc độ cao DRIVE-CLiQ và cũng có thể đạt được độ chính xác đồng bộ hóa cao. Tất nhiên, Siemens 6AU1410-2AA00-0AA0 cũng đi kèm I/O an toàn mà không cần thêm rơle an toàn, giúp giảm chi phí phần cứng. Đây là giao diện kép PROFIBUS, tạo điều kiện mở rộng mạng cho các thiết bị phân tán. Nó là sản phẩm gốc của nhà máy Đức, một tiêu chuẩn hoàn thiện cho ngành công cụ máy móc/đóng gói. Chương trình tương thích với toàn bộ loạt nền tảng SIMOTION. Đây là sản phẩm tích hợp một cửa kết hợp điều khiển chuyển động tiết kiệm chi phí + PLC + I/O cục bộ + vòng an toàn mà không cần thêm PLC độc lập, giảm kích thước tủ điều khiển và giảm việc mua phụ kiện.
Câu 1: Bộ điều khiển này có thể điều khiển bao nhiêu trục?
Câu trả lời 1: Nó được thiết kế như một bộ điều khiển một trục nhưng có thể hỗ trợ lên đến 8 trục thông qua việc mở rộng.
Câu hỏi 2: Bộ điều khiển này có những giao diện truyền thông nào?
Câu trả lời 2: Nó cung cấp: 1 giao diện DRIVE‑CLiQ (để kết nối ổ đĩa), 2 giao diện PROFIBUS (dành cho giao tiếp DP chính/phụ) và 1 giao diện Ethernet công nghiệp (dành cho giao tiếp hoặc lập trình cấp cao hơn).
Câu 3: Tốc độ truyền thông PROFIBUS của bộ điều khiển này là bao nhiêu?
Câu trả lời 3: Đồng hồ chu kỳ PROFIBUS DP tối thiểu là 1 ms.
Câu hỏi 4: Sự khác biệt giữa 6AU1410‑2AA00‑0AA0 và 6AU1410‑2AD00‑0AA0 là gì?
Đáp 4: Cả hai đều là bộ điều khiển D410‑2. Sự khác biệt chính nằm ở giao thức truyền thông:
6AU1410‑2AA00‑0AA0 (hậu tố DP):chủ yếu hỗ trợ giao tiếp PROFIBUS.
6AU1410‑2AD00‑0AA0 (hậu tố DP/PN):hỗ trợ giao tiếp PROFINET ngoài PROFIBUS.
Câu hỏi 5: Cần thực hiện các biện pháp phòng ngừa bảo mật nào đối với phiên bản phần mềm?
Câu trả lời 5: Theo CISA, tất cả các phiên bản từ V5.4 đến (nhưng ngoại trừ) V5.5 SP1 đều có thể có lỗ hổng bảo mật. Chúng tôi khuyên bạn nên nâng cấp lên V5.5 SP1 trở lên để đảm bảo an ninh hệ thống.
Q6: Cần làm gì khi bộ điều khiển báo mã lỗi "F07970"?
A6: Đây là lỗi ổ đĩa servo phổ biến, thường liên quan đến động cơ hoặc bộ nguồn. Các bước khắc phục sự cố bao gồm:
Kiểm tra kết nối động cơ:xác minh rằng cáp nguồn được kết nối chính xác và không có dây nào bị đứt.
Xác minh dữ liệu động cơ:đảm bảo rằng các thông số động cơ được cấu hình trong bộ điều khiển khớp với bảng tên của động cơ thực tế.
Kiểm tra bộ nguồn:nếu sự cố vẫn tiếp diễn, hãy kiểm tra mô-đun nguồn SINAMICS S120 được kết nối xem có hoạt động bình thường không.
