EPRO CON-011

Tại Trung Quốc, sản phẩm EPRO CON-011 của Yueyang cung cấp cầu nối truyền thông với thông lượng dữ liệu cực kỳ ổn định và không bị ngắt kết nối ngoài ý muốn khi kết nối hệ thống điều khiển từ các nhà sản xuất khác nhau. Đó là một cổng chuyển đổi giao thức chuyên dụng được lắp vào bảng nối đa năng của giá đỡ EPRO, đọc tất cả dữ liệu giám sát và đóng gói những dữ liệu này vào giao thức Modbus TCP tiêu chuẩn thông qua giao diện Ethernet, sau đó gửi chúng đến hệ thống DCS bên ngoài.

Đặc trưng

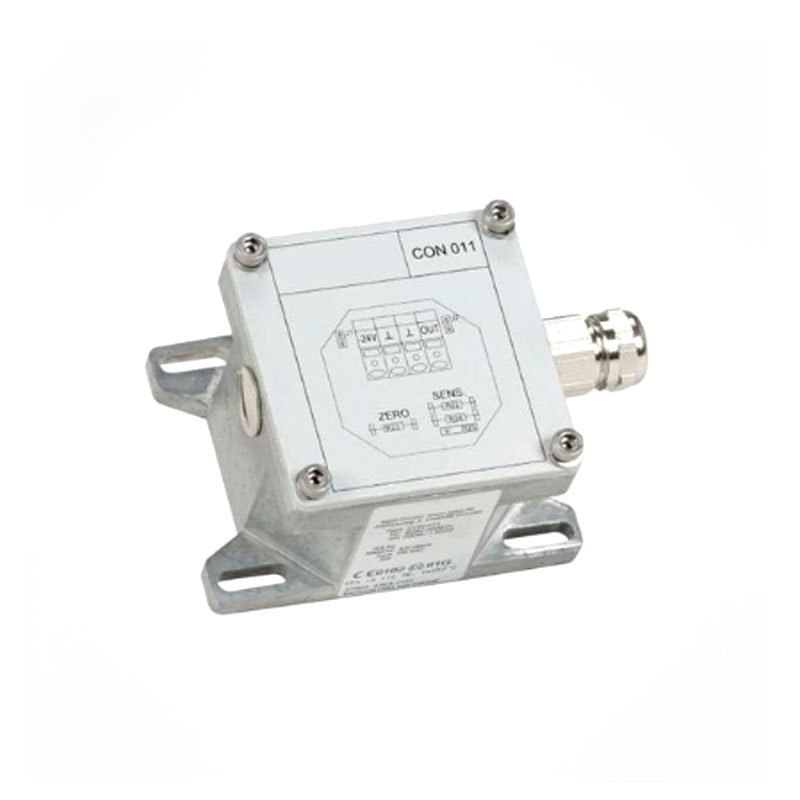

Vỏ của EPRO CON-011 được làm từ chất liệu kim loại có độ bền cao. Thiết kế này không chỉ giúp tăng cường sức mạnh mà quan trọng hơn là nó mang lại đường tản nhiệt tốt cho các chip xử lý mạng vốn tạo ra lượng nhiệt lớn bên trong, đồng thời còn có tác dụng che chắn điện từ tuyệt vời. Bố cục bảng điều khiển rõ ràng và đơn giản. Đặc điểm nổi bật nhất là dãy đèn LED chỉ báo trạng thái dày đặc, được chia thành nhiều khu vực như nguồn điện, giao tiếp bảng nối đa năng, liên kết Ethernet, truyền và nhận dữ liệu, v.v. Bằng cách quan sát nhịp điệu nhấp nháy của đèn báo, bạn có thể xác định ngay liệu bảng nối đa năng không được kết nối hay cáp mạng bên ngoài bị hỏng. Một bên của bảng điều khiển có giao diện Ethernet công nghiệp tiêu chuẩn (RJ45) với lò xo che chắn bằng kim loại; ở phía bên kia, có một cổng nối tiếp để nâng cấp chương trình cơ sở hoặc cấu hình cục bộ. Các chốt phía sau được làm rất dày, lớp mạ vàng trên bề mặt đồng đều về màu sắc, đảm bảo không bị oxy hóa, gây tiếp xúc kém khi làm việc lâu trong tủ nhiệt độ cao.

Kết cấu

Cốt lõi của EPRO CON-011 này là bộ vi xử lý có khả năng tăng tốc mạng, được thiết kế đặc biệt để xử lý việc đóng gói đồng thời một lượng lớn dữ liệu. Tính năng nổi bật nhất trên bo mạch là mạch giao diện Ethernet với máy biến áp mạng. Phần này được cách điện rất nghiêm ngặt, tách biệt hoàn toàn mạng bên ngoài với hệ thống bên trong của EPRO. Tại giao diện truyền thông bảng nối đa năng, một hàng bộ ghép quang tốc độ cao và chip điều khiển được bố trí dày đặc để lọc tiếng ồn trên bus bảng nối đa năng và bảo vệ bộ xử lý lõi khỏi các cú sốc điện áp cao bên ngoài. Phần quản lý năng lượng của nó rất hào phóng, với nhiều cấp độ điều chỉnh điện áp và tụ lọc. Ngay cả khi có một số đột biến trong nguồn điện DC trong tủ, sau khi được bo mạch này xử lý, điện áp gửi đến chip mạng vẫn rất trơn tru, điều này về cơ bản làm giảm khả năng cổng bị hỏng đột ngột do nhiễu điện.

Đặc điểm kỹ thuật
